空調翅片沖床,高速翅片沖床模具裝配及應用

文章出處:網責任編輯:彭小姐作者:彭小姐人氣:-發表時間:2016-01-13 08:24:00

   空調翅片可以通過高速自動沖床沖壓生產出來,它是一種專業的空調換熱器散熱片的自動化生產設備,配置專用模具后能沖壓出不同厚度的空調翅片,廣泛應用于空調上。

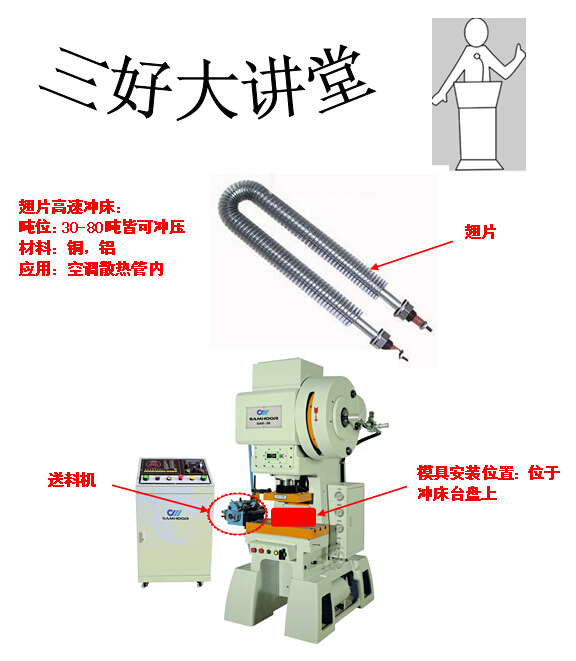

   翅片沖床。它包括機身、自動送料機,沖壓組件、模具,模具安裝在沖床的臺盤上,帶有滑塊的沖壓組件上下滑動,通過模具從而沖壓出翅片形狀,進行加工處理成安裝于空調內的,其 特征在于:該機架上安裝有可調節滑塊水平度的調平裝置。翅片沖床使用靈活,便于沖裁加工,提高工作效率。



高速翅片沖床

 高速翅片沖床在進行模具沖壓時,零件的配合尺寸公差,通常按下列原則來選?。?o:p>

 1)對于標推件(例如導柱、導套等),要求具有互換性,而且通常都是批量生產的,其配合尺寸公差按固定要求選取。

 2)對于“配作”加工中的基準件(例如:孔)其配合尺寸公差通常按標準參數選取。

 3)所給的公差應與模具加工條件及技術水平相適應。

  模具零件表面糧糙反值的高低,對模具零件間的配合精度、模具零件的耐磨性、耐疲勞強度和耐腐蝕性有很大的影響。應該根據模具工作條件、模具制造條件和模具材料的基本性能等相關的因素,來選擇經濟、先進、適用的模具材料。

沖模材料的基本性能,從沖床的模具工作條件看,通常要求模具材料必須具備三種基本性能,即耐磨性、韌性、硬度和強度。保證沖壓出更準精度,公差小的翅片。

  另外,還要根據不同模具的實際工作條件,分別考慮其實際要求的其他性能。例如,對在高載荷下工作的模具應考慮其抗壓強度、抗拉強度、抗彎強度、疲勞強度及斷裂韌度等。沖模材料的工藝性能,模具材料的工藝性能是影響模具成本的一個重要因素,工藝性能好的模具不僅可以使模具生產工藝簡單,易于制造,而且可以有效降低模具制造費用

高速翅片沖床的主要技術參數:

名稱:高速翅片沖床

規格

SAH-30/45/65/80

噸位

Ton

30

行程

mm

 20    25    30

沖次

S.P.M

200-1000  200-900  200-800

模高

mm

185-215   182-212  180-210

上工作臺尺寸(滑塊)

mm

320X220X63

下工作臺尺寸(臺盤)

mm

600X330X90

滑塊調整數

mm

30

落料口

mm

300X100

主電動機

HP

5.0

沖床重量

kg

2960

沖床外形(長xx高)

mm

1200x845x2223

避震系統



氣墊腳、阻尼氣墊腳

沖床精度

mm

GB(JIS)lclass一級
